Насадка для линзовидной заточки ножей Линза TSPROF Ultra
Предназначена для заточных устройств Профиль К03 Pro и Профиль К03 Lite.
Комплектация:
- Насадка Линза TSPROF Ultra, 8 мм
- Ключ шестигранный 2 мм
- Ключ шестигранный 3 мм
Монтируется на держатель абразива с диаметром штанги 8 мм. С помощью регулировки двух латунных сегментов линзы можно добиться минимального угла заточки в 21,5° на сторону. Настройка линзы осуществляется путем сгибания двух сегментов штанги держателя относительно друг друга. Насадка быстро монтируется на штангу и дает возможность тонкой настройки углов заточки.
Переходник обеспечивает равномерное изменение углов по всей ширине подводов, в результате работ получается радиусная форма линзы. В процессе движения абразива по подводу от линии режущей кромки к обуху ножа, диапазон углов меняется в направлении уменьшения угла. Насадка подходит для любой толщины сведения ножа.

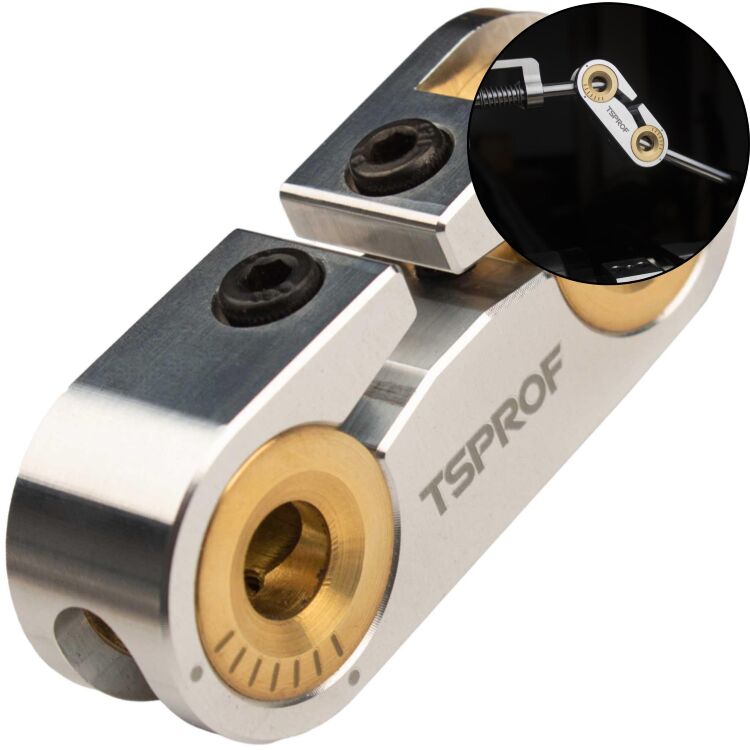

Насадка состоит из фрезерованного алюминиевого корпуса и внутреннего латунного цилиндра.
Лазерная маркировка имеет ориентировочные значения степени искривления линзы и не предназначена для точного выставления угла. Для точного выставления радиуса линзы используйте электронный угломер.
Насадка устанавливается в разрыв направляющей держателя абразива и закрепляется установочными винтами под шестигранный ключ 2,0 мм. Отверстия для крепления имеют специальную форму, обеспечивающую закрепление штанги «на три точки» для исключения любых люфтов
Для выставления угла искривления необходимо ослабить запирающий винт под шестигранный ключ на 3,0 мм и повернуть внутренний цилиндр на необходимый угол.
